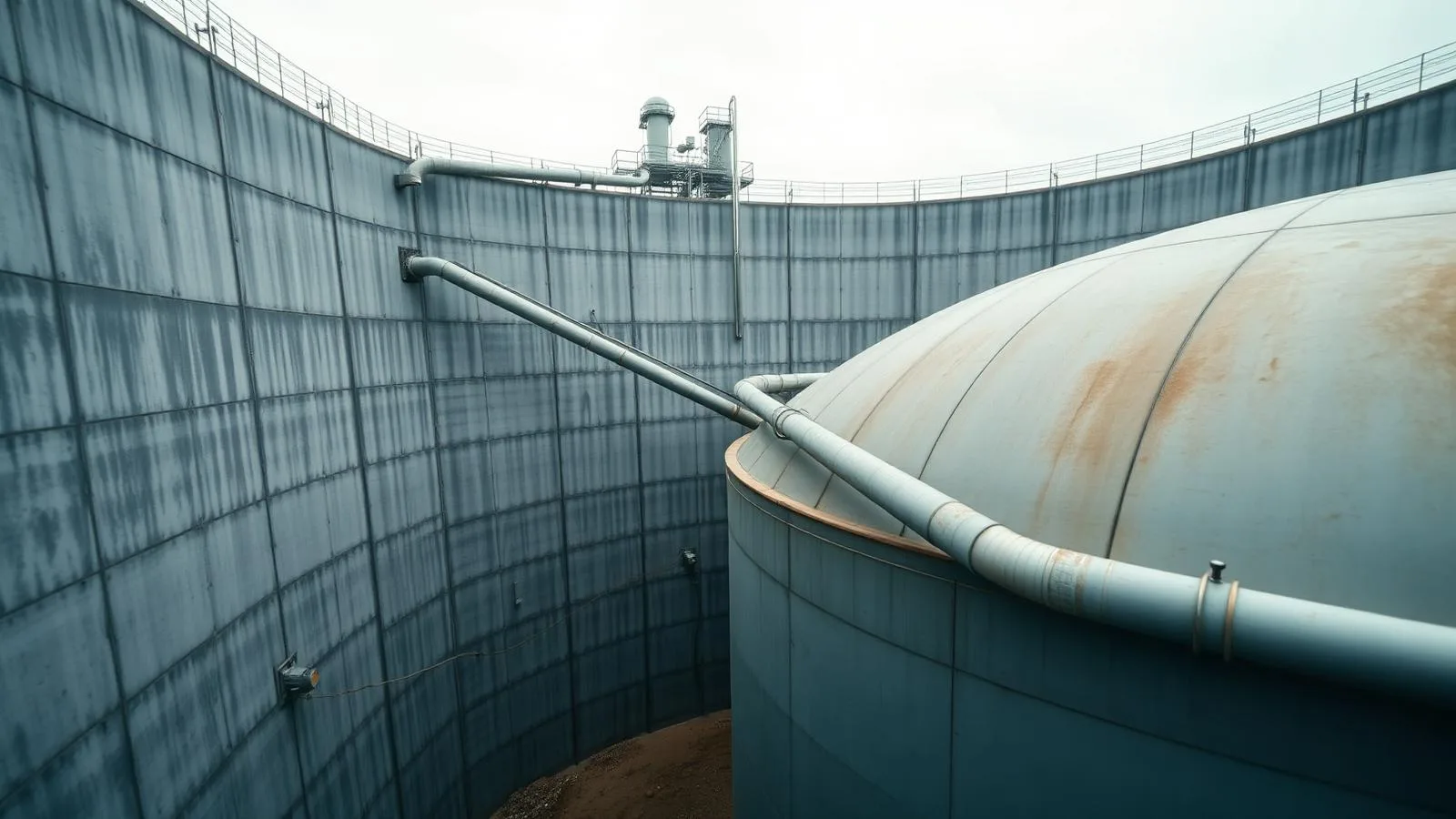

Bacia de contenção de combustível: por que a vedação ali é crítica

Bacia de contenção é uma estrutura com uma função única: reter o produto quando o tanque falha. Ela é dimensionada em volume, executada em concreto e verificada em estanqueidade.

E depois é atravessada por tubulação. Cada travessia é uma abertura na barreira que a bacia deveria ser.

Quando essa travessia não é vedada com o critério certo, a contenção existe no projeto e não existe no dia do incidente.

O que a norma espera da bacia

A referência técnica no Brasil é a série ABNT NBR 17505, que trata do armazenamento de líquidos inflamáveis e combustíveis. Ela define a bacia de contenção como a área destinada a conter eventuais vazamentos de produto, e estabelece um requisito bastante específico: a área interna da bacia deve ter coeficiente máximo de permeabilidade de 10⁻⁶ cm/s, referenciado à água a 20 °C.

Vale reter o que esse número significa na prática: a norma exige que a superfície da bacia seja, para efeitos práticos, impermeável. Uma travessia mal vedada não é uma imperfeição dentro dessa tolerância — é um caminho aberto que ignora completamente o requisito.

Além da NBR 17505, o tema costuma ser alcançado pela NR-20, no aspecto de segurança do trabalho, e pela Resolução CONAMA 273/2000 quando há posto revendedor, transferência de combustíveis ou armazenamento subterrâneo. Normas técnicas da ABNT não têm força de lei por si só, mas passam a ser de cumprimento obrigatório quando referenciadas por legislação, por instrução técnica do corpo de bombeiros ou como condicionante de licenciamento ambiental — o que é a regra, não a exceção, nesse setor.

Por que o composto da borracha é decisivo aqui

Esse é o ponto que mais gera falha silenciosa em área de tancagem.

Elastômeros à base de EPDM — o composto padrão para água e esgoto — não têm boa compatibilidade com hidrocarbonetos. Em contato prolongado com diesel, gasolina, querosene ou óleo, a borracha incha e perde a firmeza que sustenta a compressão. A vedação afrouxa sozinha, sem que ninguém tenha tocado nela.

Para travessias em contato com derivados de petróleo, o composto é a borracha nitrílica, identificada pela cor verde. O critério completo de escolha está no artigo sobre EPDM, nitrílica ou silicone.

O detalhe cruel: a travessia com composto errado funciona perfeitamente na entrega e nos primeiros meses. O contato com produto só é contínuo quando há vazamento — exatamente o momento em que a contenção precisa funcionar.

Onde estão as travessias em área de tancagem

Os pontos se repetem de instalação para instalação:

• Linhas de processo entrando e saindo da bacia
• Drenagem da bacia, com sua válvula de bloqueio
• Eletrodutos e instrumentação de nível, temperatura e detecção
• Linhas de combate a incêndio — espuma, água, sistema de resfriamento
• Travessias de muro de contenção em áreas de transferência

Vale notar que eletrodutos e instrumentação costumam ser esquecidos no levantamento, porque não são vistos como "tubulação". Do ponto de vista da contenção, são furos na parede como qualquer outro.

A camada de fogo

Em área de armazenamento de inflamáveis, muitas travessias cruzam elementos com requisito de resistência ao fogo. Aí valem dois requisitos simultâneos e distintos: a estanqueidade ao produto e a selagem corta-fogo.

Atender a um não implica atender ao outro. Onde há exigência de compartimentação, a solução precisa ser especificada olhando os dois critérios juntos — assunto detalhado no artigo sobre o que é firestop em passagem de tubulação.

Corrosão: o ambiente também conta

Área de tancagem combina vapores de produto, variação térmica e, com frequência, proximidade de litoral ou de atmosfera industrial agressiva. É ambiente para inox S316 nos elementos metálicos da vedação, pela resistência superior a cloretos e à corrosão por pite. O critério está no artigo sobre aço-carbono, S304 ou S316.

O que verificar em auditoria

Cinco perguntas cobrem a maior parte dos achados em área de contenção:

1. Todas as travessias da bacia estão mapeadas — incluindo eletrodutos e instrumentação?
2. O composto de vedação é compatível com o produto armazenado?
3. Há travessia com requisito de resistência ao fogo? Ela foi atendida?
4. Os elementos metálicos são adequados à agressividade do ambiente?
5. Existe documentação técnica do fornecedor para apresentar em licenciamento e auditoria?

A quinta costuma ser a que trava um processo. Solicitar a documentação junto ao fornecimento é bem mais simples do que reconstituí-la depois, com a instalação pronta e o prazo correndo.
