Luva de passagem (tubo camisa): quando usar e como especificar

Toda travessia de tubulação começa com uma escolha que quase nunca é tratada como escolha: a abertura vai ser deixada na concretagem ou aberta depois?

Quando a obra ainda está na fase de forma e armadura, a resposta mais segura é a luva de passagem. Ela transforma o furo de uma variável de campo em uma cota de projeto.

O que é a luva de passagem

A luva de passagem, também chamada de tubo camisa ou sleeve, é um segmento de tubo posicionado dentro da forma antes da concretagem. Depois que o concreto cura, ela deixa uma abertura com diâmetro interno conhecido, face regular e posição exata — pronta para receber a tubulação definitiva e a vedação.

A alternativa é abrir o furo depois, com serra copo diamantada. Funciona, mas custa tempo de equipamento, gera risco de cortar armadura e depende da execução em campo.

Quando a luva é a melhor escolha

• Obra nova, em que o traçado das instalações já está definido no projeto.
• Estruturas que vão reter água — reservatórios, tanques, caixas, subsolos —, onde a face interna regular da abertura faz diferença na vedação.
• Paredes muito espessas ou fortemente armadas, onde abrir furo depois é caro e arriscado.
• Linhas que ainda não foram compradas, porque a luva reserva a passagem sem depender do tubo definitivo estar na obra.

Como definir o diâmetro da luva

O erro clássico é escolher a luva "um tamanho acima do tubo" por intuição. O diâmetro interno da luva define o espaço anular, e é esse espaço que o vedante precisa preencher dentro da sua faixa de trabalho.

A sequência correta é:

1. Defina o diâmetro externo real do tubo que vai passar (não o nominal).
2. Escolha o modelo de vedante adequado àquele tubo.
3. Só então defina o diâmetro interno da luva compatível com esse modelo.

A calculadora de dimensionamento faz esse cruzamento. A lógica completa do espaço anular está no artigo sobre diâmetro de furo x diâmetro de tubo.

Material da luva

Aço-carbono: a opção mais comum em estruturas que retêm água e em obras industriais. Pode receber aba ou anel soldado na parte externa, que ancora a luva no concreto e dificulta a passagem de água pela interface entre luva e concreto.

PVC: leve, barato e fácil de posicionar. O ponto de atenção é justamente a interface: o PVC não adere ao concreto, e em estrutura sob pressão de água essa interface pode virar caminho de infiltração se não houver algum tipo de ancoragem.

Nos dois casos, o que importa para a vedação é que a face interna seja lisa e contínua.

Cuidados no posicionamento

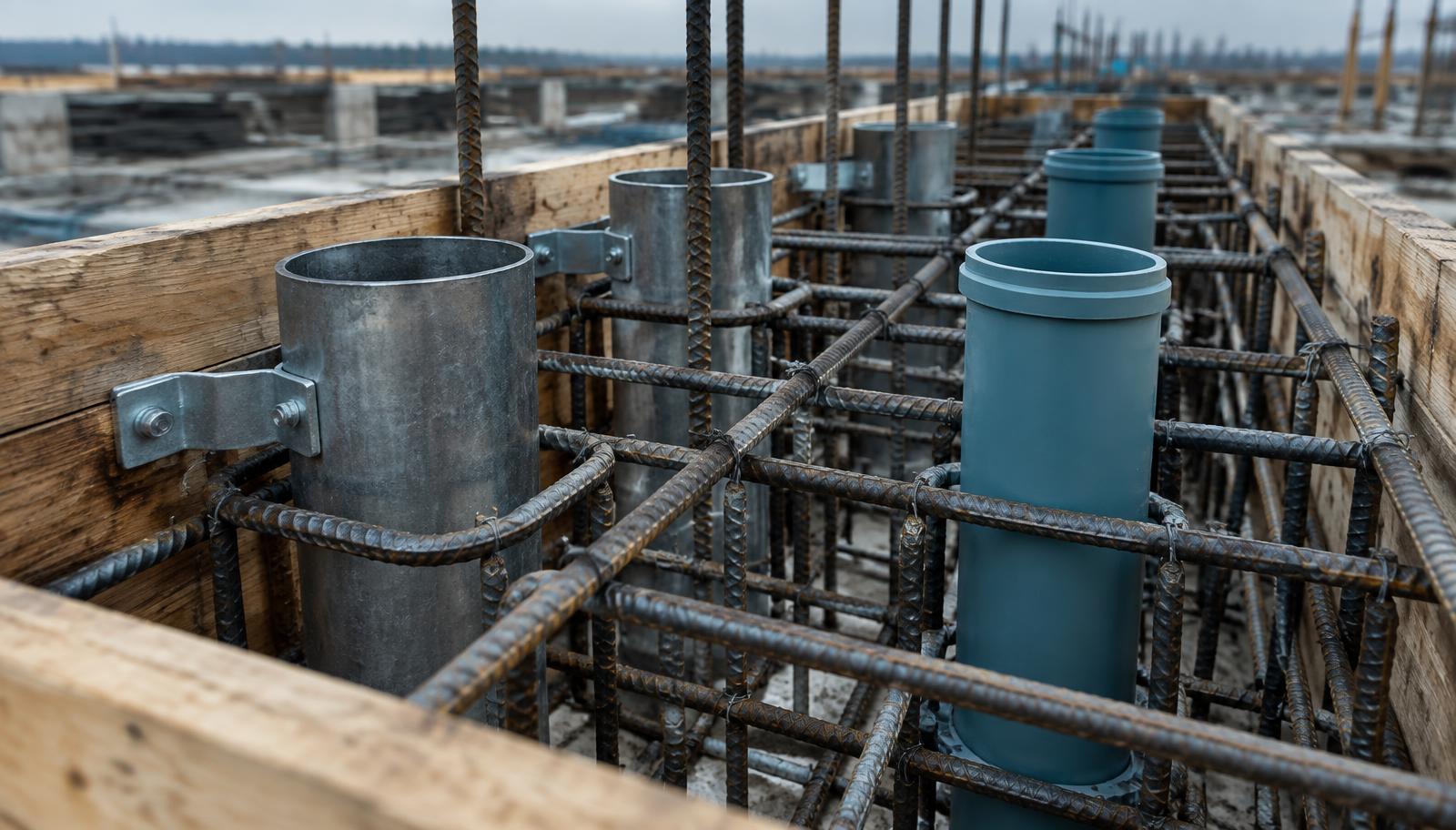

• Fixe a luva na forma para que ela não se desloque nem flutue durante o lançamento e a vibração do concreto.
• Confira prumo e nível. Uma luva inclinada gera um espaço anular irregular ao longo da parede.
• Centralize em relação ao eixo da tubulação prevista em projeto.
• Tampe as extremidades antes da concretagem para evitar que a nata de concreto entre e endureça dentro da luva.
• Evite conflito com armadura principal. A posição deve ser compatibilizada no projeto estrutural.

O que colocar em projeto

A luva precisa aparecer no desenho com quatro informações: posição (cotas e eixo), diâmetro interno, comprimento (igual à espessura da parede) e material. Com isso, a especificação da vedação fecha sem ajuste em campo — o passo a passo está no artigo sobre como especificar o vedante certo.
