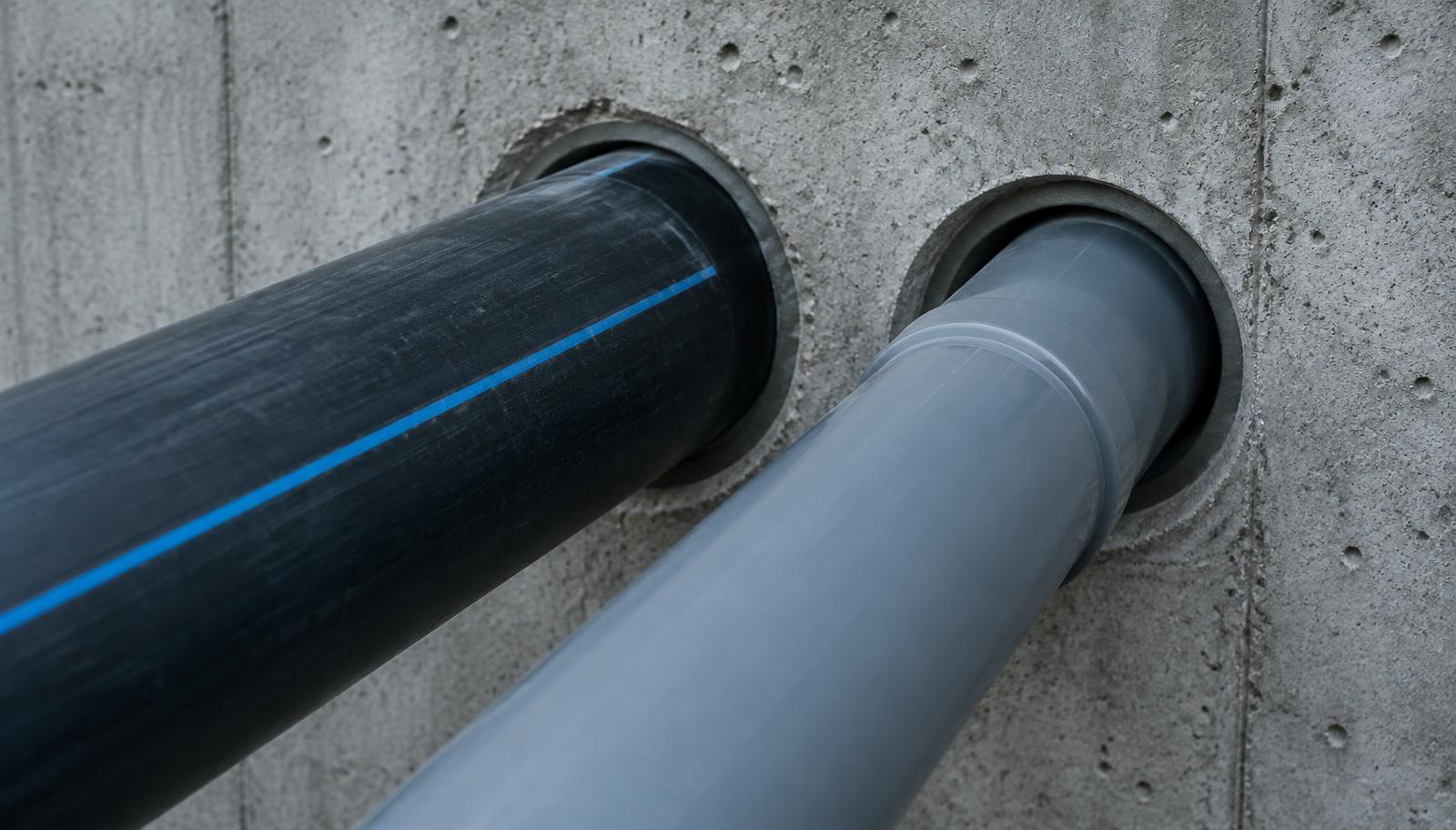

Tubos de PEAD e PVC: cuidados na vedação de passagem

Boa parte do raciocínio sobre vedação de travessia nasceu com tubulação metálica. Só que hoje uma fatia enorme das redes de água, esgoto e drenagem é de PEAD ou PVC.

Tubo plástico dilata mais, deforma sob carga e segue padrões de diâmetro diferentes. Ignorar isso é a forma mais rápida de dimensionar certo no papel e errado na obra.

1. O diâmetro externo depende do padrão do tubo

No PEAD, a designação comercial já é o diâmetro externo — um tubo DE 200 tem 200 mm por fora. No PVC, depende do padrão: o PVC para esgoto, o PVC PBA e o PVC DEFoFo (que segue o diâmetro externo do ferro fundido) têm diâmetros externos diferentes para designações parecidas.

Na prática: confirme o padrão do tubo e meça o diâmetro externo real antes de escolher o vedante. A diferença de poucos milímetros entre padrões basta para mudar o modelo. A lógica do espaço anular está no artigo sobre diâmetro de furo x diâmetro de tubo.

2. Plástico dilata muito mais que aço

O coeficiente de dilatação térmica do PEAD é cerca de dez vezes maior que o do aço, e o do PVC fica no meio do caminho. Em linhas longas, expostas ao sol ou que conduzem fluido com variação de temperatura, o tubo se movimenta de forma significativa dentro da travessia.

É exatamente o cenário em que vedações rígidas — grautes, argamassas e resinas — trincam primeiro, pelo motivo explicado no artigo sobre por que grout e argamassa falham. A vedação modular de borracha acompanha esse movimento em vez de romper com ele.

Mesmo assim, vale prever na rede os elementos de compensação de dilatação que o projeto hidráulico exigir. A travessia não deve ser o ponto que absorve toda a movimentação da linha.

3. Aperto demais deforma o tubo

Um vedante modular funciona por compressão radial: os elos apertam contra o tubo por fora. No aço, isso não é problema. No plástico, aperto acima do recomendado pode ovalizar o tubo, sobretudo em diâmetros grandes e paredes finas.

Três cuidados:

• Respeite o torque indicado pelo fabricante e use aperto em sequência cruzada.
• Não compense um espaço anular grande com mais aperto. Se a folga está fora da faixa, o problema é de dimensionamento.
• Em tubos de parede fina ou grande diâmetro, consulte o fornecedor sobre a necessidade de reforço interno no trecho da travessia.

4. Superfície do tubo

O tubo plástico precisa estar limpo e sem riscos profundos no trecho de contato com a borracha. Arraste durante a montagem, rebarbas de corte ou marcas de ferramenta criam caminhos para a água.

5. Composto da borracha

O critério não muda por o tubo ser plástico: o composto é escolhido pelo fluido e pelo ambiente. EPDM para água e esgoto, nitrílica para hidrocarbonetos, silicone para temperatura alta e função corta-fogo — detalhes no artigo sobre EPDM, nitrílica ou silicone.

Em parede corta-fogo, o plástico muda a conversa

Tubo plástico é consumido pelo fogo e deixa a abertura inteira livre. Por isso as normas de compartimentação dão tratamento específico a tubos plásticos acima de determinado diâmetro. Se a travessia cruza um elemento de compartimentação, leia o artigo sobre firestop em passagem de tubulação antes de especificar.
